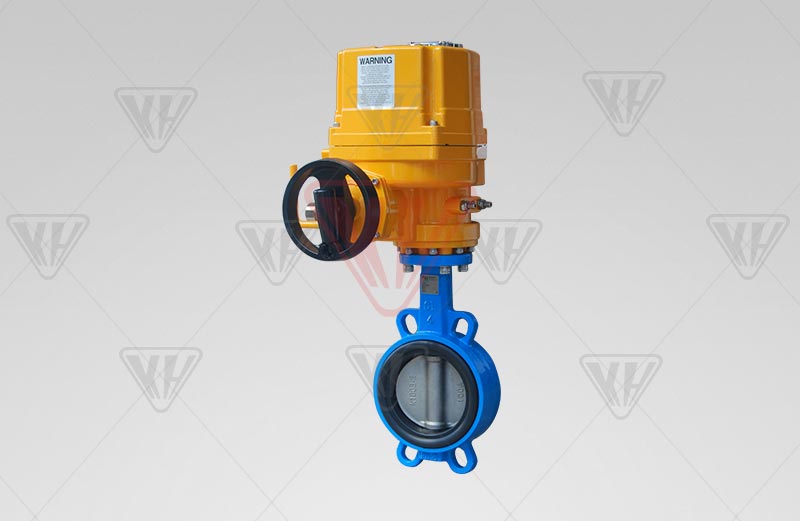

电动对夹式蝶阀
产品型号:D971X
公称通径:DN40~600mm
公称压力:PN1.0~1.6MPa
主要材质:WCB、球墨铸铁、304、316
连接方法:对夹式、法兰式、LT凸耳对夹式
设计制造:GB/T12238-2008
连接标准:JB/T 79.1-1994 ASME B16.10
结构长度:GB/T12221-2005 ASME B16.5
压力试验:GB/T13927-2008
产品详情

阀内组件

阀板材质:球墨铸铁镀镍、尼龙涂层、铝青铜、304、316、316L、1.4529、2507

阀杆材质:不锈钢410、304


电动执行器

开关型:反响信号:无源触点信号\4-20mA\电阻信号

调理型:输入信号4-20mA\0-10V\1-5V;反响信号:4-20mA\0-10V\1-5V

电压:AC220V\380V\110V\24V、DC12V\24V等;特殊电压可定制

防爆品级:可选防爆型EXdIIBT4


主要外形尺寸及重量(PN1.0/1.6MPa)

DN(mm) A B C D1 L n-Φ K E 4-Φ1 Φ2 G 重量WT(kg)
50 140 80 43 125 32 4-19 77 57.15 4-6.7 12.6 100 3.34
65 152 89 46 145 32 4-19 77 57.15 4-.67 12.6 120 3.94
80 159 95 45.21 160 32 8-19 77 57.15 4-.67 12.6 127 4.05
100 178 114 52.07 180 32 8-19 92 69.85 4-10.3 15.77 156 5.48
125 190 127 55.5 210 32 8-19 92 69.85 4-10.3 18.92 190 7.66
150 203 139 55.75 240 32 8-23 92 69.85 4-10.3 18.92 212 8.5
200 238 175 60.58 295 45 8-23 115 88.9 4-14.3 22.1 268 25
250 268 203 68 350 45 12-23 115 88.9 4-14.3 28.45 325 31.4
300 306 242 76.9 400 45 12-23 140 107.95 4-14.3 31.6 403 45.9
350 368 267 76.17 460 45 16-23 140 107.95 4-14.3 31.6 436 54
